WNS燃?xì)鉄崴仩t

容量：0.35-14 MW
工作壓力：0.7-1.25 Mpa
適用燃料：天然氣、焦?fàn)t煤氣、沼氣、甲醇
應用范圍：供暖、醫院、賓館

分享到：

產品簡介
產品特點
產品參數

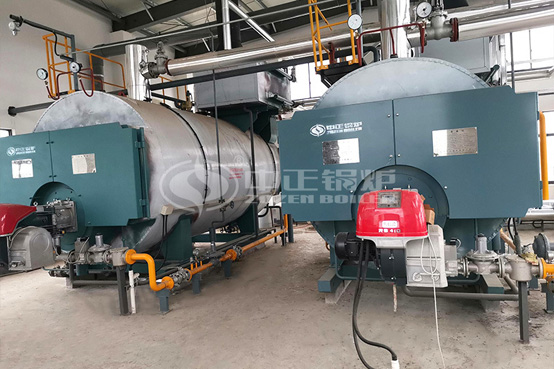

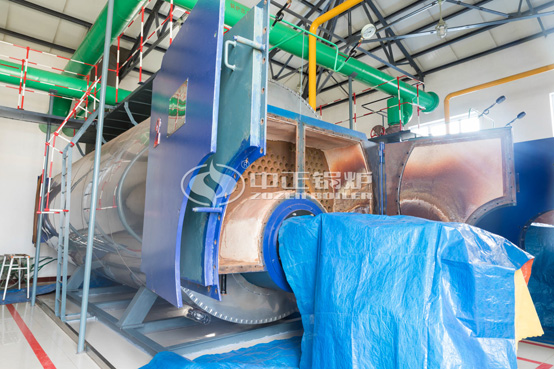

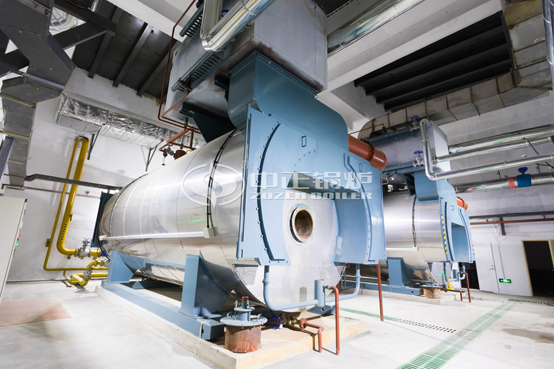

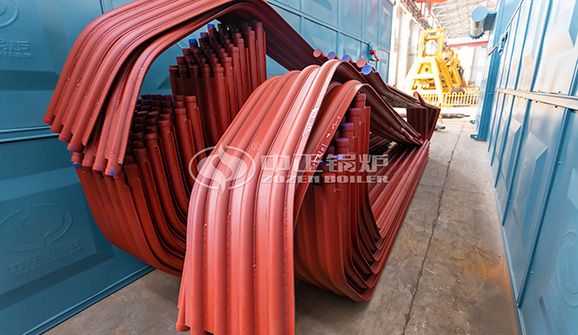

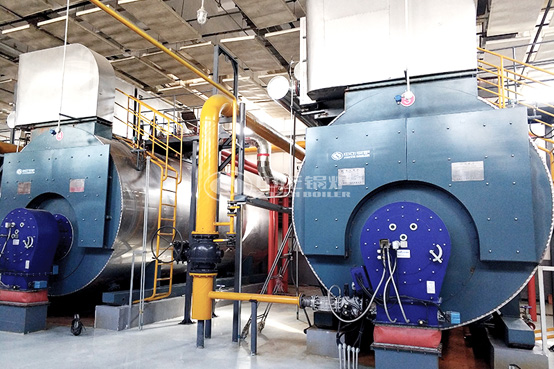

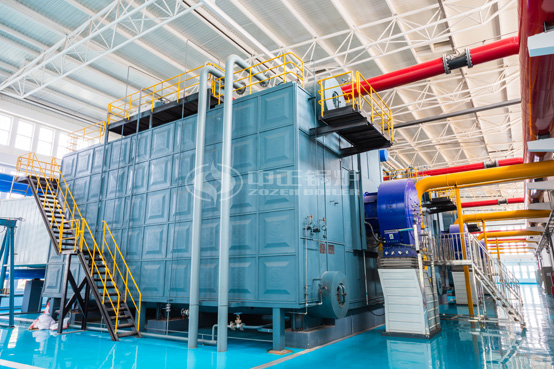

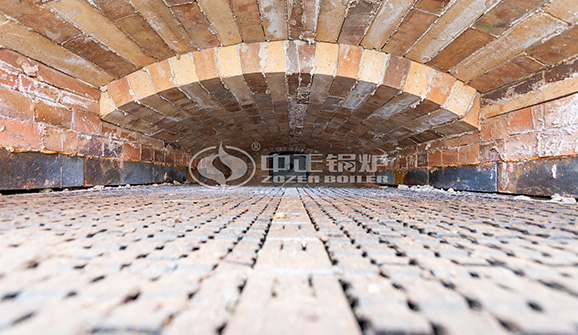

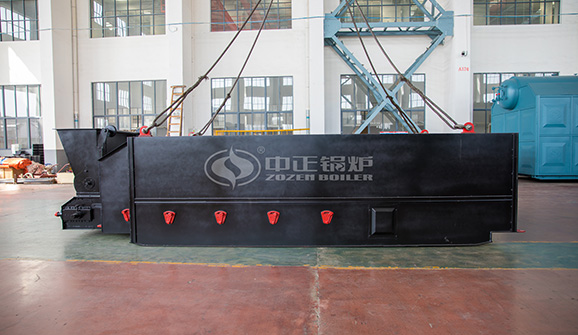

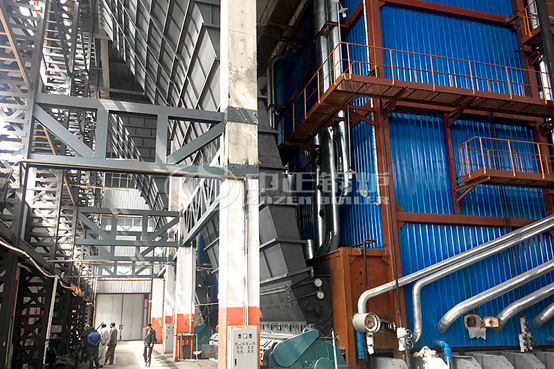

工程案例

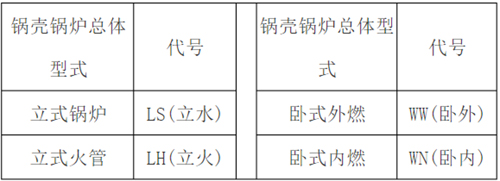

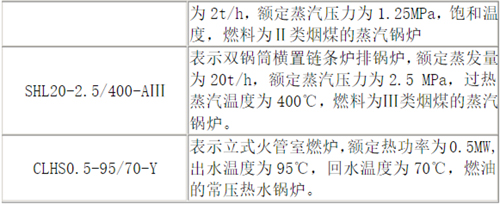

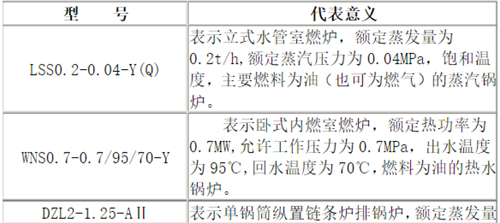

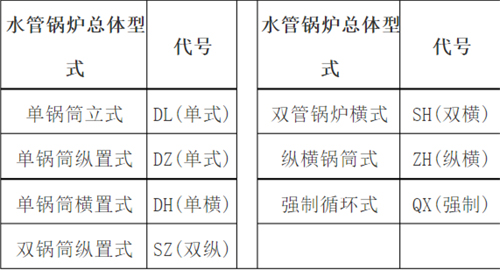

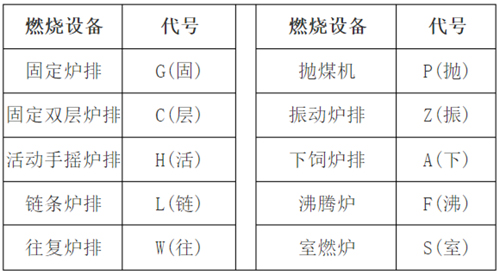

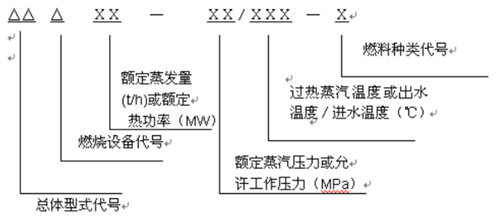

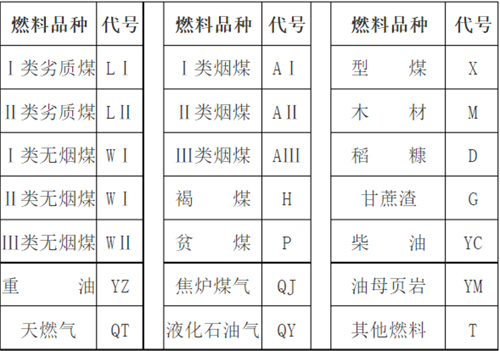

型號編制說明
留言咨詢

產品簡介 :

　　WSN系列臥室內燃鍋爐是鍋殼式三回程濕背燃油(氣)鍋爐。燃料經燃燒器霧化后，形成的火炬充滿在全波形爐膽內，并通過爐膽壁傳遞輻射熱，此為第一回程。燃燒產生的高溫?zé)煔庠诨厝际覂?nèi)匯聚，轉向進入第二回程，即螺紋煙管管束區，經對流換熱后，煙氣溫度逐漸降低后至前煙箱，并在此轉向進入第三回程，即光管管束區，隨后經后煙箱流入煙囪，最后排入大氣。

　　該系列產品具有安全可靠、高效率、節能環保、維護方便、經久耐用、全自動智能控制等特點。

技術優勢:

數字化制造

　　·鋼板下料、圈圓、管板鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。

　　·前后煙箱面板采用數控等離子切割機切割，整齊美觀。

操作維護簡便

　　全自動運行，燃燒，水位，溫度及蒸汽壓力均自動調節、自動保護。

　　煙箱門采用鉸鏈結構，窗戶式開啟，便于檢修、清查、清理。

更長的壽命

　　煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝。有效的消除應力，延長鍋爐使用壽命。

　　鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量。所有縱、環縫焊均進行100%的射線探傷。

　　翅片管采用ND鋼或不銹鋼材質，有效地解決了鋼材的低溫腐蝕

　　設立工序檢查停止點，嚴格保證先脹后焊工序的執行，避免管孔開裂。

燃料更節省

　　·采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。

　　充足的蒸汽儲藏空間和受熱面，令鍋爐能高效率地產生較高的熱功率和高品質的蒸汽。

　　加設冷凝器，利用鍋爐尾部排除煙氣中的余熱，提高鍋爐進水溫度，降低排煙溫度，使鍋爐熱效率提高到98%以上，從而節省運行成本。

產品參數:

鍋爐型號		WNS4.2-1.0/115/70-Y(Q)	WNS5.6-1.0/115/70-Y(Q)	WNS7-1.0/115/70-Y(Q)	WNS10.5-1.0/115/70-Y(Q)	WNS14-1.0/115/70-Y(Q)
額定熱功率（MW）		4.2	5.6	7	10.5	14
額定工作壓力（Mpa）		1.0	1.0	1.0	1.0	1.0
額定出口水溫度（℃）		115	115	115	115	115
額定進口水溫度（℃）		70	70	70	70	70
受熱面積（㎡）	本體	180.91	189.87	205.57	346.19	418.2
受熱面積（㎡）	冷凝器	78.25	108.5	148.8	192.1	330.3
熱效率（%）		＞98	＞98	＞98	＞98	＞98
使用燃料		天然氣，沼氣，焦?fàn)t煤氣，甲醇，輕油等.
燃燒設備		燃燒器
燃料消耗量	輕油	397	530	656	996	1327
燃料消耗量	天然氣	432	576	720	1080	1440
最大運輸重量		19.5	22.6	25.8	33	46
最大運輸尺寸(L×W×H)		6.2×2.8×3.1	7.04×2.87×3.1	7.3×2.88×3.16	8×3.37×3.57	7.77×3.7×3.99
